在石油化工、煤化工、精細化工等行業的蒸餾、吸收、精餾等傳質分離工藝中，塔內件的性能直接決定了裝置的分離效率、能耗水平與運行穩定性。江西省萍鄉市科隆石化設備填料有限公司生產的不銹鋼條形泡罩塔盤作為傳統圓形泡罩塔盤的升級優化產品，針對圓泡罩塔盤壓降大、處理量有限、安裝復雜等痛點，通過結構創新實現了“高效、節能、抗堵、便捷”的多重優勢，成為大型塔器、復雜工況下的優選塔內件，廣泛應用于各類高負荷、易堵塞、強腐蝕的傳質分離場景，憑借成熟的設計與穩定的性能，在工業生產中發揮著不可替代的作用。
一、結構原理

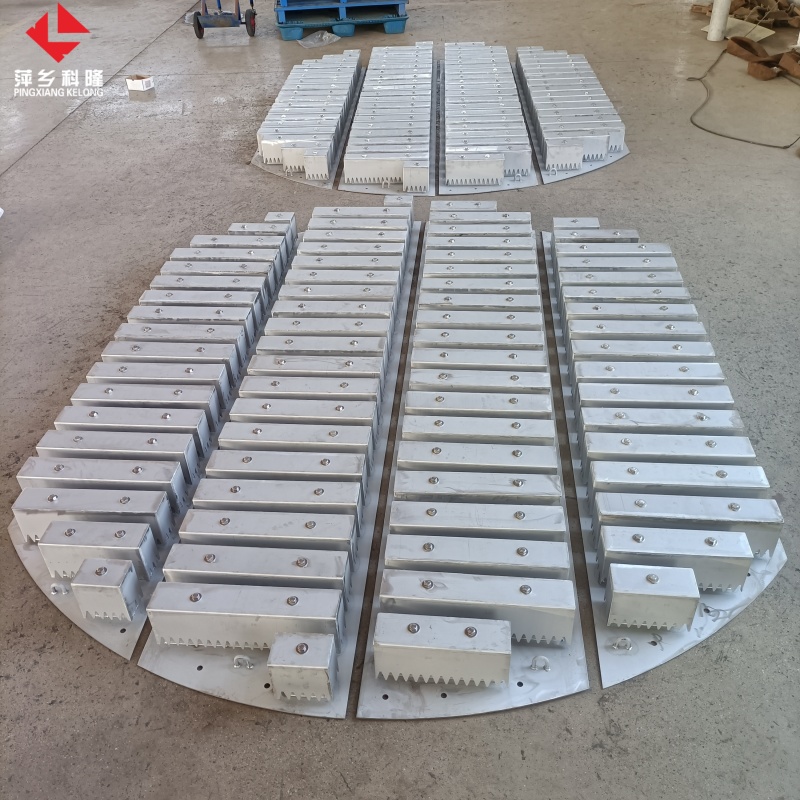

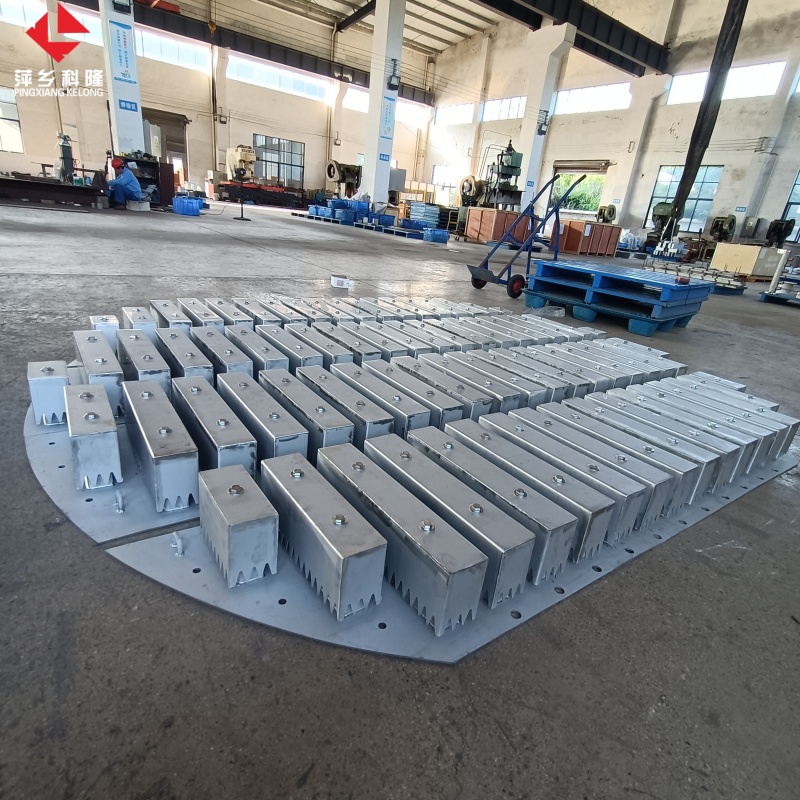

江西省萍鄉市科隆石化設備填料有限公司生產的不銹鋼條形泡罩塔盤為鼓泡型板式塔內件，采用寬窄兩種U形槽組合的一體化條形設計，由升氣管、條形泡罩、塔板、堰板及降液管組成，協同實現氣液高效傳質。
核心結構：寬槽構成底板與連續升氣管，開孔率遠高于圓泡罩；窄槽為泡罩，兩側設長條齒縫實現氣體均勻分布。升氣管防漏液，堰板維持液層深度、助力液體均布，弓形降液管保障液體順暢流動。
工作原理：液體經降液管流入塔盤并溢流，氣體經升氣管、泡罩齒縫噴入液層形成鼓泡層，氣液充分傳質傳熱完成工藝過程，實現連續化生產。
二、核心技術特點
1、傳質高效穩定：板效率65%~85%，操作彈性30%~120%，適配負荷波動工況；
2、處理能力強：處理量較圓泡罩提升15%~30%，適配DN800~DN12000大直徑塔器；
3、節能降耗：單板壓降250~500Pa/塊，較圓泡罩降低20%~40%；
4、抗堵防漏：通道寬闊沒有死角，適配高黏度、含雜質介質，基本無漏液；
5、安裝經濟：模塊化設計，安裝維護簡便，造價較圓泡罩降低15%~25%；
6、材質適配：可選用304、316L等不銹鋼材質，適配強腐蝕工況。
三、適用工況與應用領域
廣泛應用于石油化工（原油蒸餾、催化裂化等）、煤化工（煤氣凈化、甲醇精餾等）、精細化工（溶劑回收、有機酸精制等）及環保廢氣處理（水洗吸收、脫硫脫硝等），尤其適配高黏度、易結晶等復雜工況，可直接替換傳統圓泡罩塔盤用于老舊裝置改造。
四、與傳統圓形泡罩塔盤對比
| 性能指標 | 條形泡罩塔盤 | 圓形泡罩塔盤 |
| 結構形式 | 條形組合、連續升氣管，模塊化設計 | 單體圓形、獨立升氣管，單體安裝 |
| 開孔率 | 高，氣流通暢 | 中，氣流阻力較大 |
| 處理能力 | 大，較圓泡罩提升15%~30% | 中，難以滿足高負荷需求 |
| 氣相壓降 | 低，較圓泡罩降低20%~40%，節能顯著 | 高，能耗較高 |
| 抗堵性 | 優，通道寬闊沒有死角，適配易堵介質 | 良，圓形通道易堆積雜質 |
| 安裝維護 | 簡便、快速，模塊化拆裝，維護成本低 | 復雜、繁瑣，單體安裝，維護不便 |
| 造價成本 | 較低，較圓泡罩降低15%~25% | 高，用材多、加工復雜 |
| 操作彈性 | 30%~120%，負荷波動適應性強 | 20%~100%，適應性一般 |
| 適配塔徑 | DN800~DN12000，尤其適合大直徑塔器 | 中小直徑為主，大直徑安裝難度大 |
五、選型要點與注意事項
選型要點：選型需結合塔徑、氣液負荷、介質特性、工藝要求等核心參數，優先根據介質清潔度選擇通道寬度，清潔無顆粒介質可選用常規條形通道，含懸浮物、易結晶介質需加寬通道；根據腐蝕程度選擇材質，強腐蝕介質優先選用316L、2205雙相鋼或鈦材；根據負荷波動情況，結合操作彈性需求確定塔盤規格，低負荷波動大的工況優先選用條形泡罩塔盤；板間距根據介質起泡性調整，易起泡、易堵介質選用450~600mm大板間距，常規介質選用300~400mm板間距，具體參數可參考行業標準HG/T 3188-2011《化工塔器設計技術規定》。
注意事項：安裝時需保證塔盤水平度，確保泡罩底緣有足夠的清液浸沒深度（15~30mm），以保證氣體鼓泡均勻、無泄漏；塔板上需開設排液孔（淚孔），孔徑3~8mm，便于檢修時放空塔板上的液體，避免介質殘留堵塞通道；運行過程中需定期檢查泡罩齒縫、升氣管及降液管，及時清理雜質，防止堵塞影響傳質效率；對于易聚合、易結晶的介質，需定期清洗塔盤，延長設備使用壽命；安裝區與無效區需合理規劃，避免占用過多塔內空間，影響氣液流動與傳質效果。
六、技術發展趨勢
未來將通過CFD數值模擬優化流道結構、研發耐特殊工況不銹鋼材質、實現智能化適配與標準化生產，進一步降低成本、提升效率，擴大在復雜工況及老舊裝置改造中的應用。
